16x16 LED Matrix

Da bekanntlich alles, was leuchtet, Spaß macht, habe ich eine 16x16-LED-Matrix mit WS2812B-LEDs gebaut. Die LED-Matrix wird von einem Arduino über USB angesteuert. In Processing mit der Programmiersprache Java habe ich dafür ein Programm geschrieben, welches die LED-Matrix ansteuern kann und Animationen abspielt, die auf Musik reagieren können. Den Quellcode werde ich bei Gelegenheit überarbeiten und hier zur Verfügung stellen.

Technische Komponenten

Arduino Uno

Mikrocontroller zur Ansteuerung der LED-Matrix

WS2812B LEDs

256 individuell ansteuerbare RGB-LEDs

Processing

Java-basierte Entwicklungsumgebung für die Steuerungssoftware

5V 10A Netzteil

Stromversorgung für die LED-Matrix

Projekt in Aktion

► Demo Video: 16x16 LED Matrix mit Musikvisualisierung

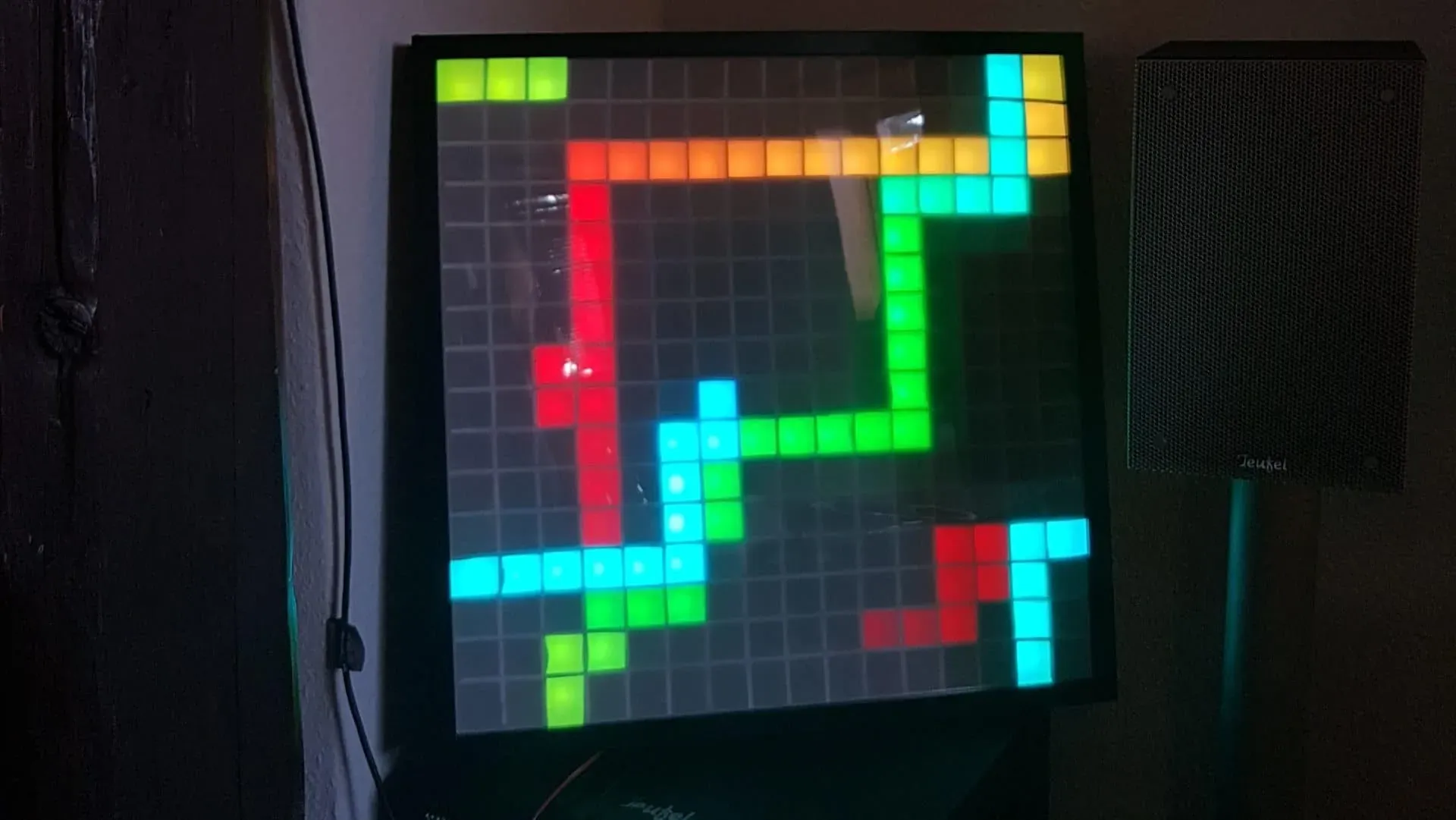

LED Matrix mit Musikvisualisierung — LED Matrix mit Musikvisualisierung in Aktion

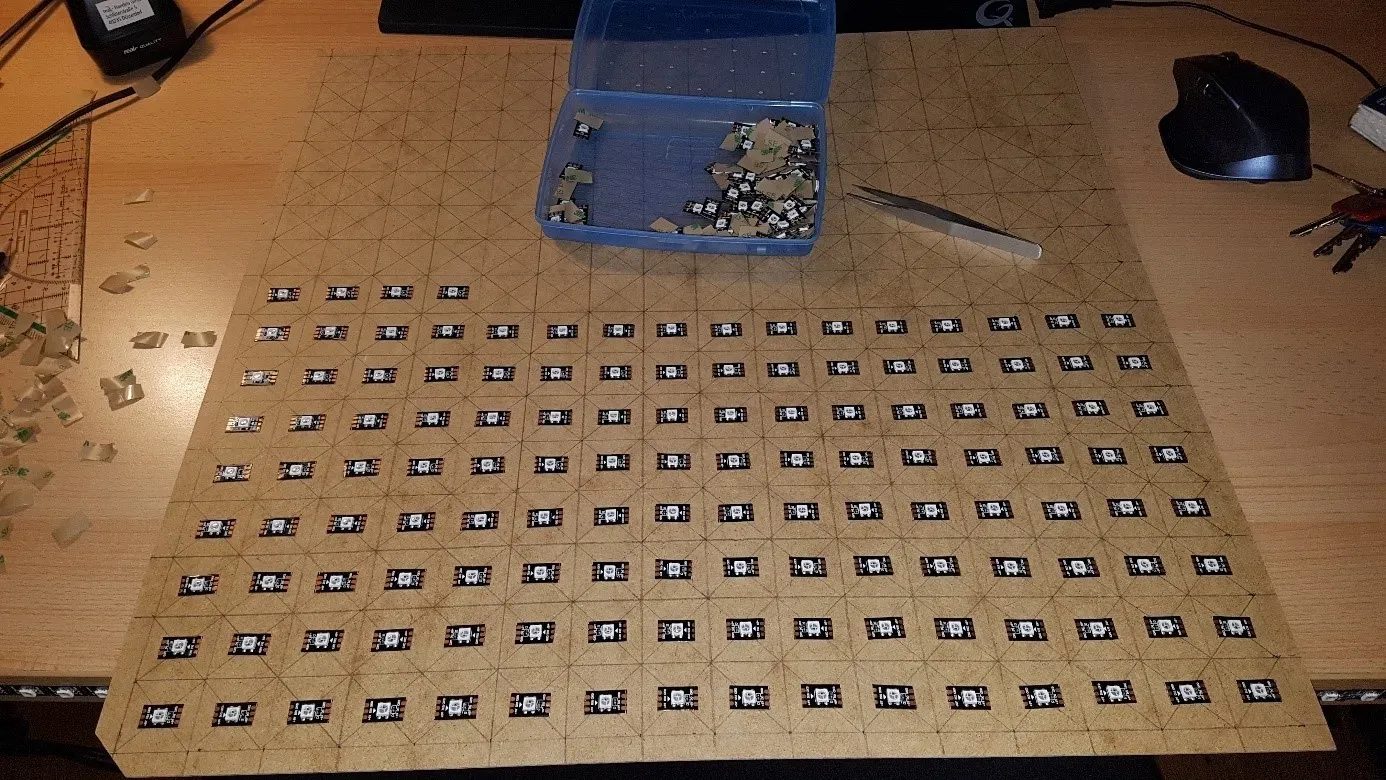

LED Matrix platzieren der LEDs — Platzieren der ausgeschnittenen WS2812B LEDs

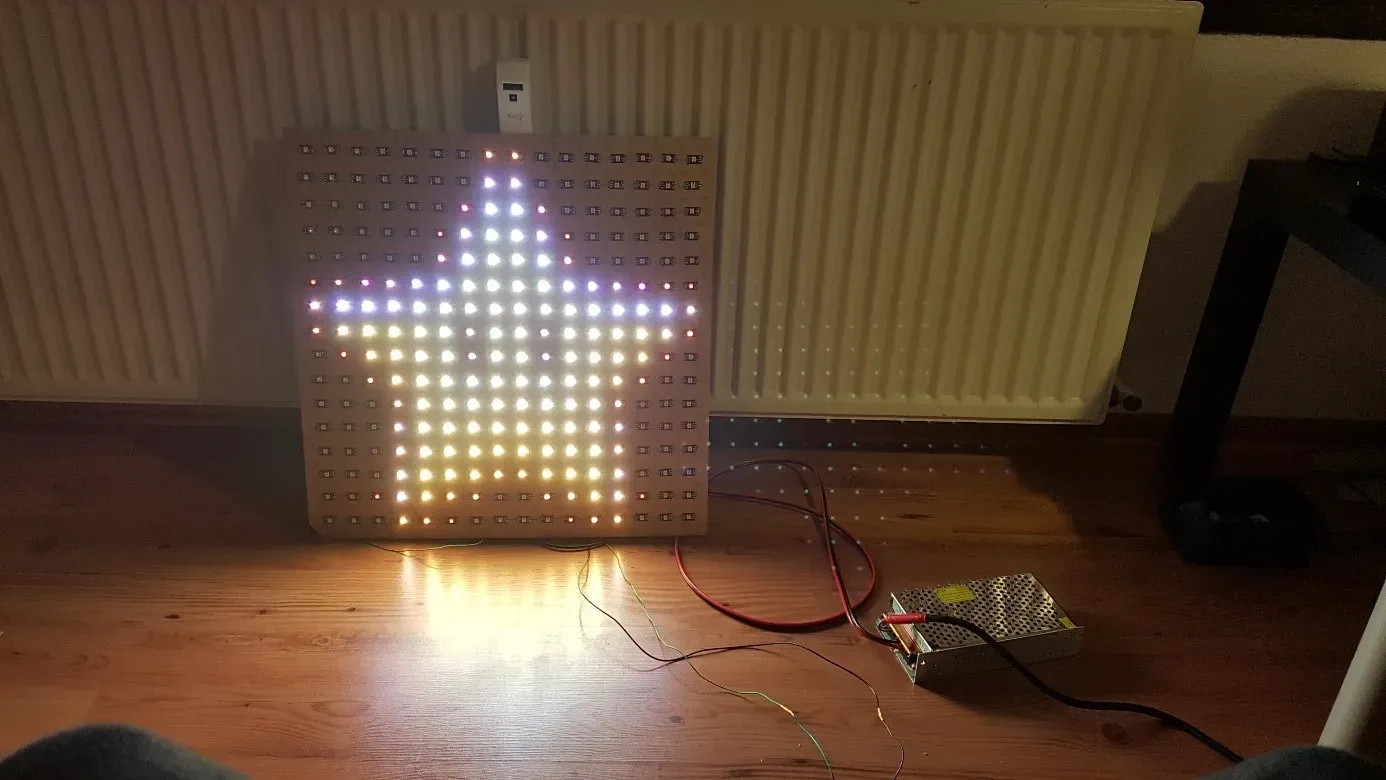

LED Matrix testen mit 16x16 Stern Bild — Testen der LED Matrix mit 16x16 Stern Bild

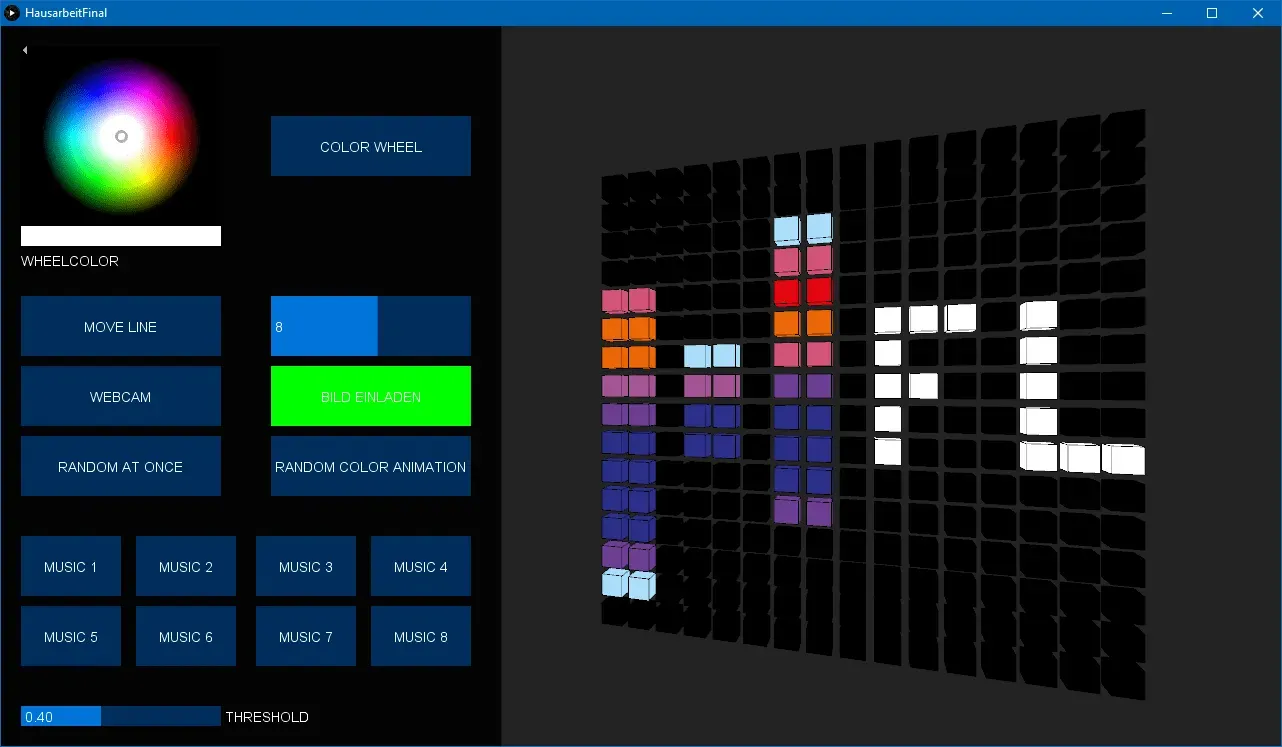

LED Matrix Software Bild Funktion — Bild Import Funktion der LED Matrix Software

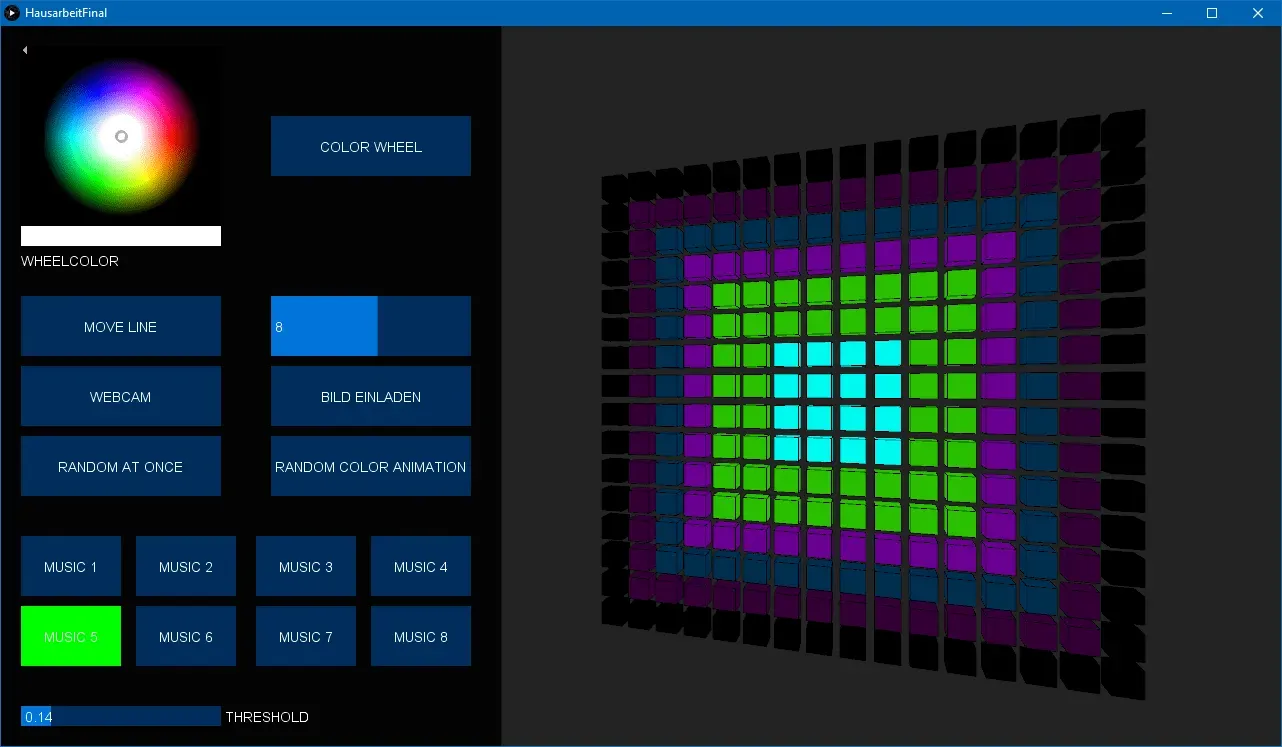

LED Matrix Software Musik Funktion — Eine der Musikvisualisierungen in der LED Matrix Software

Projektablauf

1

Konzeption

Planung der LED-Matrix-Größe und des Layouts

2

Hardware-Aufbau

Verkabelung und Anordnung der WS2812B LEDs in einer 16x16-Matrix

3

Arduino-Programmierung

Entwicklung der Firmware zur Ansteuerung der LEDs

4

Processing-Software

Erstellung der Steuerungssoftware mit Musikvisualisierung

5

Optimierung

Performance-Verbesserungen und Erweiterung der Visualisierungseffekte

Interesse am Projekt?

Wenn du Fragen zum Projekt hast oder mehr darüber erfahren möchtest, kontaktiere mich gerne.
